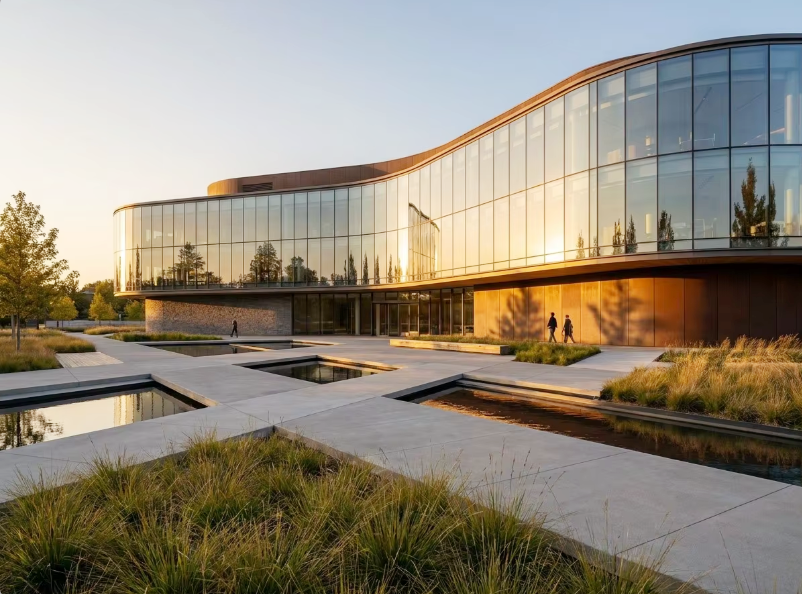

Amikor üvegezési rendszereket határoznak meg modern épületekhez, az építészek és fejlesztők gyakran szembesülnek egy döntési kérdéssel: használjanak-e ablakfalrendszert vagy függönyfalkonzolt remekfal ? Bár mindkét rendszer kiterjedt üvegfelületet biztosít, alapvetően eltérnek egymástól szerkezetükben, teljesítményükben és a telepítés módjában. Ezeknek a különbségeknek a megértése elengedhetetlen bármely homlokzattervezési döntés meghozatala előtt, mivel a választás közvetlenül befolyásolja az épület szerkezeti viselkedését, időjárási ellenállását, költségét és hosszú távú teljesítményét.
A remekfal egy nem teherhordó külső burkolati rendszer, amelyet a épület fő szerkezete előtt függesztenek. Több szintet átível folyamatosan, és a szél- és gravitációs terheléseket rögzítőelemeken és oszlopelemeken keresztül vezeti vissza az épület vázába. Ezzel szemben egy ablakfal-rendszer a födémek közötti nyílásokba helyezkedik el, és közvetlenül a szerkezeti födémperemekre támaszkodik. Mindkét rendszer alumínium keretből és üvegburkolati panelekből áll, de szerkezeti logikájuk, földrengésállóságuk és teljesítménykövetelményeik jelentősen eltérnek egymástól. Ez a cikk minden kulcsfontosságú különbséget részletesen ismertet, hogy tájékozott döntést hozhasson következő homlokzati projektje kapcsán.
Szerkezeti logika és terhelésátadás
Hogyan adja át a terheléseket a függönyfal
Egy függőfal rendszer úgy van kialakítva, hogy a szélterhek és saját önsúlya egyaránt átvezetődik egy függőleges mullionokból és vízszintes transzomokból álló hálózaton keresztül, amelyek minden emelet szintjén rögzítve vannak a fő épületszerkezethez. Mivel a függőfal folytonosan kíséri a födémlemezeket, így képes elnyelni az emeletek közötti relatív elmozdulást (inter-story drift) és a hőmérsékletváltozásból eredő mozgásokat anélkül, hogy szerkezeti terhelést továbbítana a lemezszélekbe. Ez teszi a függőfal rendszert különösen alkalmasnak magas épületekre és földrengésveszélyes területeken épített épületekre, ahol a frontális burkolatnak magának kell elnyelnie az emeletek közötti differenciális mozgást. alumínium üvegfal a profil úgy van kialakítva, hogy toronyfugákat vagy nyomáskiegyenlített kamrákat tartalmazzon a mozgások kezelésére és a víz bejutásának megelőzésére ezeken a mozgási réseken keresztül.
Egy ablakfal rendszer terhelésátvezetése
Az ablakfal-rendszer saját súlyát közvetlenül az alatta lévő födémre viseli, és oldalirányban a felette lévő födémmel van rögzítve. Mivel minden egység egy különálló emeletközi modulba illeszkedik, az ablakfal-rendszernek nem kell átívelnie a födémeket. Ez leegyszerűsíti a mérnöki tervezést, de egy kritikus korlátozást is eredményez: az ablakfal-rendszer a födémtől függő támaszkodásra épül, ami azt jelenti, hogy a telepítés során gondosan kezelni kell a födém lehajlását, a építési tűréseket és az emeletközi elmozdulást. A függönyfal ezt a problémát teljesen kikerüli folyamatos átívelési tervezésével, ezért a magasabb épületek esetében – ahol a födémperem-körülmények nehezebben ellenőrizhetők – az előnyösebb megoldás.
Teljesítmény, időjárásállóság és hőtechnikai viselkedés
Függönyfal teljesítménye nagy magasságban
A szárított falrendszer kiváló időjárási teljesítményt nyújt, mivel nyomáskiegyenlített esővédő rendszerként tervezték. A szárított falrendszer külső felületének nyomása egyenlő a külső levegő nyomásával, így a víz nem jut be a rendszerbe nyomáskülönbség hatására. Ez a szárított falrendszer időjárásállósági stratégiája különösen hatékony magas épületeknél, ahol a szél által hajtott eső nyomása rendkívül magas. Ezenkívül a szárított falrendszer integrálhat hőszigetelt alumínium profilokat, háromrétegű üvegezést és alacsony emissziós üveget a szigorú energiakódok teljesítéséhez. Jól megadott szárított falrendszer rendszeresen jobb levegőáteresztési és vízállósági értékeket ér el, mint a legtöbb lapos szerkezetekre támaszkodó alternatíva.
Hőhíd-képződés ablakfal-rendszerekben
Egy ablakfal-rendszer különleges hőmérsékleti kihívásokkal néz szembe a födémperemnél. Mivel az ablakfal-rendszer a betonfödémre támaszkodik, a födém, a spandrel panel és az alumínium keret találkozási pontja hőhidat képez, amely csökkentheti a homlokzat teljes energiatakarékossági teljesítményét. A tervezőknek szigetelt spandrel paneleket és folyamatos külső szigetelést kell megadniuk a födémperemnél, hogy ennek a hőveszteségi útvonalnak a hatását enyhítsék. A függönyfal nem érintkezik közvetlenül kapcsolat a födémperemmel, így szerkezetileg egyszerűbb hőszigetelni. Olyan projekteknél, amelyek magas energiatakarékossági tanúsítványt céloznak meg, a függönyfal általában kevesebb kiegyenlítő részletet igényel az emeletvonalon, mint egy összehasonlítható ablakfal-rendszer.
A beépítés folyamata és a projekt költségeire gyakorolt hatások
Függönyfal beépítési sorrend
Egy függőfal felszerelése során a rögzítő konzolokat előre be kell önteni vagy fúrni a épület szerkezetébe minden emeleten, mielőtt az alumínium függőfal vázát felállítanák. A függőfal felszerelésének sorrendje általában alulról felfelé halad, és minden oszlop két vagy több emeletet fed le. Ez a függőfal-felszerelési módszer pontos rögzítőelem-elhelyezést, tapasztalt üvegező vállalkozókat és gondos tűréshatár-kezelést igényel az épület teljes magassága mentén. A függőfal általában munkaigényesebb és technikailag bonyolultabb, mint egy ablakfal-rendszer, de kiválóbb szerkezeti teljesítményt és szél- és esőállóságot nyújt, amelyet egyszerűbb, födémre támaszkodó rendszerekkel nehéz elérni.
Az ablakfal-rendszer költség- és sebességelőnyei
Egy ablakfal-rendszer általában gyorsabban és olcsóbban telepíthető közepes magasságú lakóépületeken és vegyes funkciójú épületeken. Mivel minden ablakfal-egység egyetlen emeletközi modulba illeszkedik, a homlokzat nagy része előre gyártott módon készíthető, és az épület szerkezetének készülte során emeletenként telepíthető. Ez az előre gyártási előny csökkenti a helyszíni munkaerő-igényt, és rövidíti a homlokzat telepítésének ütemtervét. Azonban az ablakfal-rendszer költségelőnye csökken a magasabb épületeknél, ahol a födémperemek tűréshatárai bonyolultabbá válnak, és az ablakfal-megoldás szerkezeti korlátai kezdik korlátozni a tervezést. Tíz–tizenöt emeletnél magasabb épületek esetén a függönyfal gyakran a hosszú távon költséghatékonyabb befektetés, annak ellenére, hogy kezdeti telepítési költsége magasabb.
GYIK
Mi a fő szerkezeti különbség egy függönyfal és egy ablakfal-rendszer között?
A függönyfal egy folyamatos, nem teherhordó homlokzati rendszer, amely több szintet is átível, és a terheléseket rögzítőelemeken keresztül továbbítja az épület vázszerkezetére. Ezzel szemben a ablakfal-rendszer minden emeletközi nyílásba beépül, és közvetlenül a szerkezeti födémre támaszkodik, így emeletfüggő, nem pedig függetlenül felfüggesztett, mint a függönyfal.
Mindig drágább-e a függönyfal, mint az ablakfal-rendszer?
Nem mindig. A függönyfal általában magasabb kezdeti telepítési költséggel jár a bonyolult rögzítőrendszere és a többszintes vázszerkezete miatt. Azonban olyan magas épületeknél, ahol a födémek tűréshatárai és az emeletközi elmozdulások jelentős problémát jelentenek, a függönyfal csökkentheti a hosszú távú karbantartási költségeket és a szerkezeti javítások szükségességét, így az épület teljes élettartama alatt gazdaságosabb lehet, mint az ablakfal-rendszer.
Melyik rendszer alkalmasabb magas épületekhez: a függönyfal vagy az ablakfal-rendszer?
Magas épületek esetén általában a függönyfalakat részesítik előnyben. A függönyfalak alkalmazkodnak az emeletközi elmozduláshoz, kiváló időjárásállóságot biztosítanak nyomáskiegyenlítés révén, és jobb általános szerkezeti teljesítményt nyújtanak nagy magasságban. A ablakfal-rendszer inkább közepes magasságú építkezésekhez alkalmas, ahol emeletenkénti moduláris telepítése gyorsaságot és költségelőnyöket kínál anélkül, hogy a szerkezeti korlátozások kritikussá válnának.
